高通QCC300x蓝牙开发板资料【新版本】

QCC300x开发板,供开发人员开发产品使用,内置16M SPI FLASH,快捷、方便、实用,产品开发必备利器。

备注:QCC300x开发板的调试接口为SPI接口,开发板已包含CSR USB-SPI编程器,QCC30xx/QCC51xx开发板的调试接口为TRB接口或者USB接口,如需TRB接口调试需要购买TRBI200编程器,搭配TRBI200编程器更加方便。

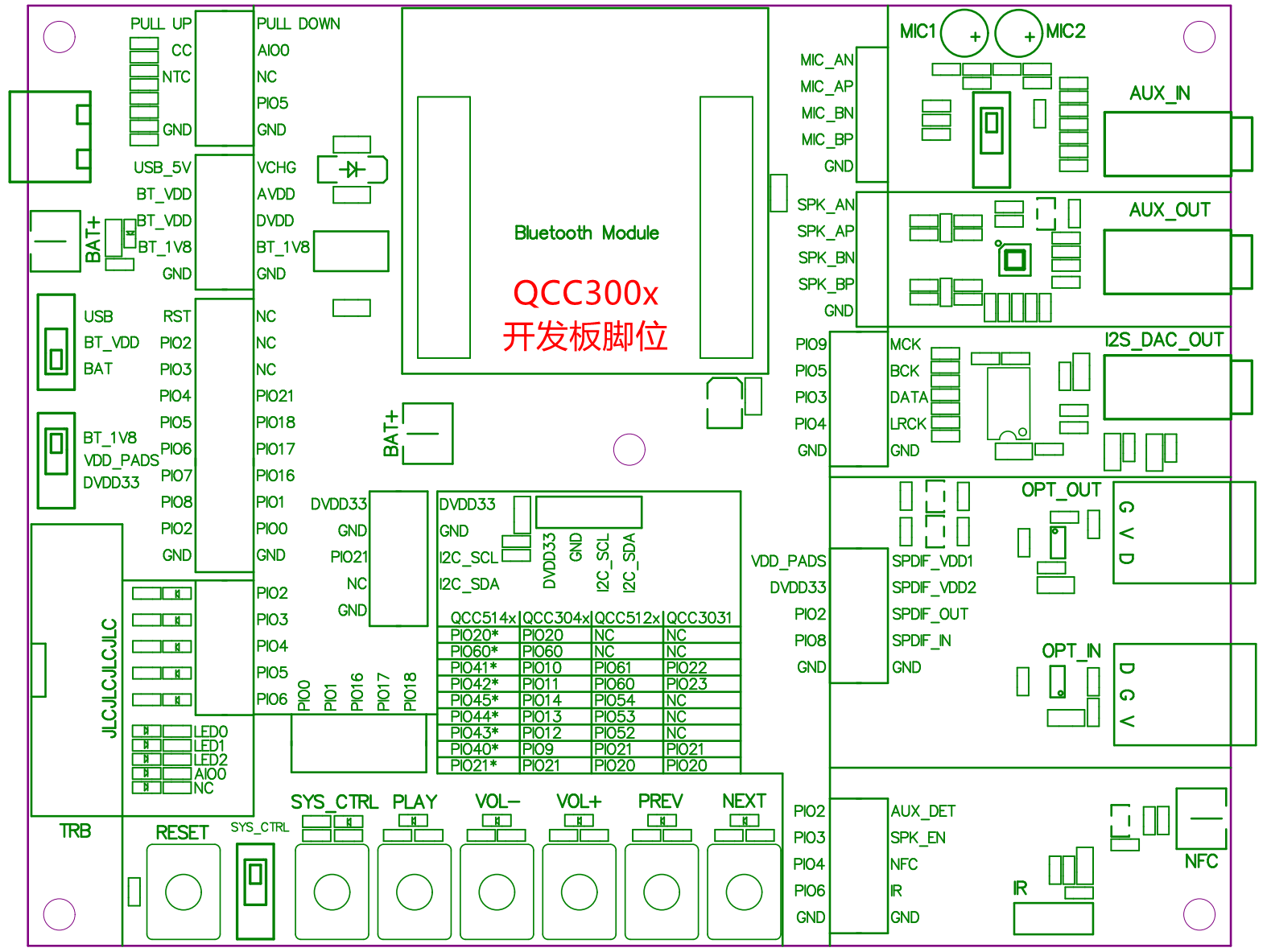

开发板硬件资料

● 开发板底板原理图和pcb图:qcc300x_dev_v1.1.pdf

● 蓝牙模块转接板原理图和pcb图:qcc300x_dev_con_v1.1.pdf


技术支持

● 开发板资料清单:https://blog.csdn.net/wzz4420381/article/details/84503255

● 多年蓝牙开发经验工程师提供技术支持

● 蓝牙技术交流群:1033022961(无需订单号,大家相互交流学习)

● 开发板会员支持群:725398389(凭本店开发板订单号入群,开发板资料需进群获取)

● 我爱蓝牙网(www.52bluetooth.com)技术支持,蓝牙教程持续更新中

开发板特点

● 集成TPA6132耳放电路,支持模拟音频输入输出

● 集成SPDIF光纤数字音频输入输出

● 集成PCM5102解码芯片,方便测试I2S数字音频输出

● 支持OLED显示屏(I2C驱动)

● 采用TYPE-C USB接口,方便耐用

● 带按键指示灯,随时监控按键状态

● 预留5个PIO口外接指示灯

● AUX/MIC输入一键切换

● 支持VDD_PADS电平切换,可提供两种不同工作电平

● 预留红外、NFC电路,方便后期扩展

● 开发板采用共板设计,可按需购买蓝牙模块实现更多开发板功能

发货清单

● QCC300x开发板    1个

● CSR USB-SPI编程器    1个

● 0.96寸 OLED显示屏    1个

● TYPE-C USB数据线    1条

● 锂电池(带3M胶,带插座)    1个

● CSR8510 USB蓝牙适配器    1个

● 3.5有线耳机        1条

● 我爱蓝牙网金币充值    1500个

● 开发资料(进开发板会员支持群获取)
